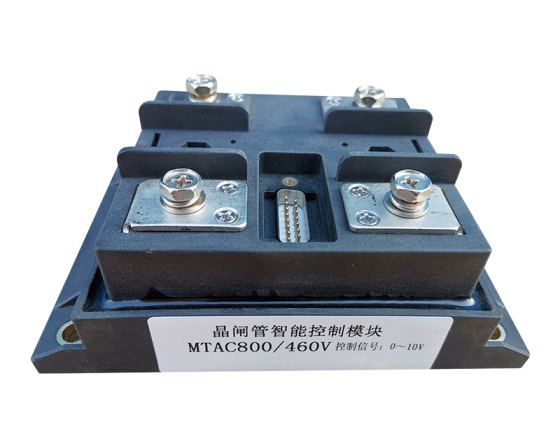

晶闸管模块是工业电力调控领域核心的功率半导体器件，依靠内部芯片实现电能通断与功率调节，广泛应用于各类大功率变流、调压与加热控制场景。整套模块的载流能力、开关特性以及长期运行稳定性，根源都来自芯片本体的结构设计，很多选型环节只关注额定电流与耐压参数，忽略芯片结构带来的动态性能差异，会造成设备在负载波动工况下出现调控不稳、过热失效等问题。深入理解芯片结构与功率调控能力之间的内在关联，能够科学评估晶闸管模块综合性能，保障大功率电控系统稳定运行。

　　芯片的基础平面结构决定晶闸管模块静态载流与耐压水平。芯片内部多层半导体掺杂结构构成PN结体系，阻断状态下承受反向电压时，耗尽层的延展形态由芯片掺杂分布与边缘结构共同决定。边缘结构设计不合理会造成电场集中，降低芯片耐压能力，在电压冲击下容易发生击穿。导通阶段，电流在芯片内部的均匀分布程度，直接影响导通压降，电流分布失衡会产生局部热点，提升整体损耗。芯片有效导电区域的设计，需要平衡电压耐受与载流需求，保障晶闸管模块在额定工况下维持较低的导通损耗，为稳定功率调控打下基础。

　　芯片内部载流子输运结构，影响晶闸管模块动态开关特性，决定功率调控的响应品质。在触发导通瞬间，载流子的扩散速度决定开通时间，开通过程的电流上升速率受芯片结构约束，结构设计不足时，过快的电流变化会在芯片局部产生过高瞬时功耗，诱发热损伤。关断过程中剩余载流子的复合与抽取机制，直接影响反向恢复特性，残余载流子无法快速消散会形成反向电流，增加开关损耗，限制模块的工作频率。芯片结构优化能够调控载流子复合速率，降低开关过程的能量损耗，让功率调节动作更加平稳，减少调控过程中的电压电流冲击。

　　芯片热传导相关结构，制约晶闸管模块大功率持续调控的能力。功率调控过程中产生的损耗都会转化为热量，芯片内部热量需要快速传递至模块基板。芯片厚度、内部金属化层布局，改变芯片本体热阻，热量聚集在芯片中心区域会形成局部高温，持续高温会改变半导体材料特性，加大漏电流，甚至触发热失控。芯片与基板之间的界面结合质量，也由芯片表层金属化结构适配性决定，界面存在缺陷会阻碍热量导出，即便芯片标称参数满足需求，在持续大功率输出时依然会出现温升超标，限制晶闸管模块长时间稳定调控功率。

　　芯片保护结构与材料体系，影响晶闸管模块在工况扰动下的调控稳定性。负载突变、电压浪涌会在芯片上施加瞬时应力，芯片表层钝化结构能够减少表面漏电，缓冲局部电场突变，降低器件在冲击工况下的失效概率。半导体材料的晶格缺陷控制水平，决定漏电流大小，缺陷过多会造成阻断状态下功耗持续上升，长期运行下器件参数发生漂移，功率控制点出现偏移，影响整套电控系统调节精度。芯片的材料与钝化结构需要和功率调控的动态工况匹配，抵御反复通断循环带来的性能衰减。

　　整体来看，晶闸管模块的功率调控能力，并非单纯由额定参数决定，而是芯片掺杂结构、载流子输运特性、导热结构以及钝化防护体系共同作用的结果。评估晶闸管模块不能只看标称电流电压，需要从芯片底层结构研判静态、动态与热学性能。依据芯片结构特性开展选型，能够降低开关损耗与热失效风险，维持功率调节过程稳定可控，保障大功率工业电控系统长期可靠工作。
